GE9X, el motor de aviación más grande jamás construido

Creado: Dom, 17/02/2019 - 16:56
Autor: Jorge Osmani M…
GE9X en el primer prototipo del Boeing B-777x

En los primeros días del año, Boeing ha instalado motores GE9X en el primer prototipo del Boeing B-777x. Es el mayor fabricado para la aviación comercial.

En la planta de Boeing Commercial Airplanes en Everett, Seatle, donde se ensambla el primer ejemplar del B-777x se ejecutó la instalación de los dos reactores que potenciarán la aeronave. Los turbofans GE9X fabricados por General Electric han captado la atención de los especialistas al ser considerados los que poseen un fan (ventilador) de mayor diámetro jamás construido que componen parte de un motor que servirá en la aviación comercial. Muchos lo han considerado el motor más grande del mundo.

Una imagen del turbogfan catalogado como el más grande del mundo luego de ser instalado en ala del B-777x
Una imagen del turbogfan catalogado como el más grande del mundo luego de ser instalado en ala del B-777x

El nuevo motor genera un empuje de 105 000 lb (467 kN) y ha concluido dos períodos de pruebas de vuelo, en el último (el 4 de enero) había cumplimentado 55 h de vuelo.

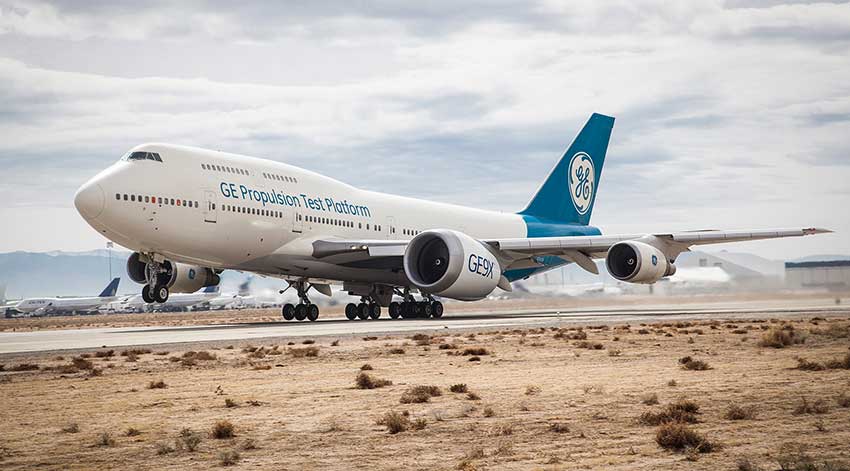

Los vuelos de prueba del motor se llevan a cabo en un B-47-400 donde se instala el mismo en el ala y son probados en vuelo.

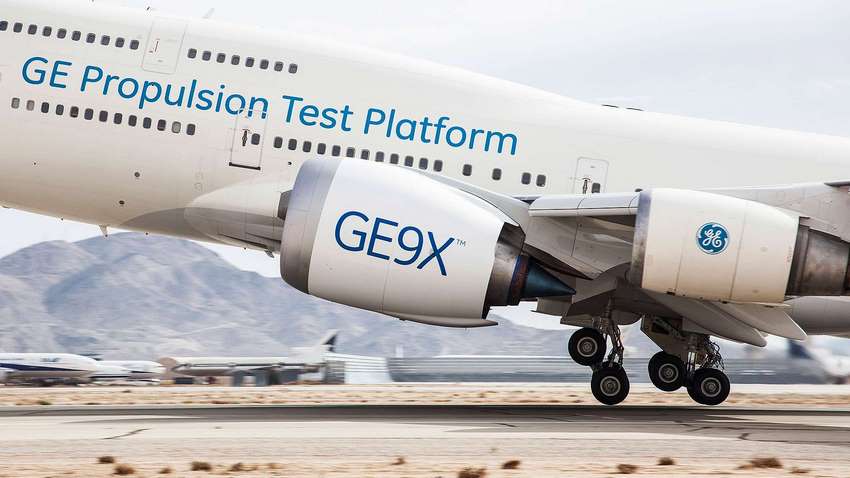

Durante el vuelo de prueba, montado en el GE Propulsion Test Platform, compare el tamaño del GE9X con los motores del B-747-400. El diámetro del GE9X es casi similar al diámetro del fuselaje de un B-737
Durante el vuelo de prueba, montado en el GE Propulsion Test Platform, compare el tamaño del GE9X con los motores del B-747-400. El diámetro del GE9X es casi similar al diámetro del fuselaje de un B-737

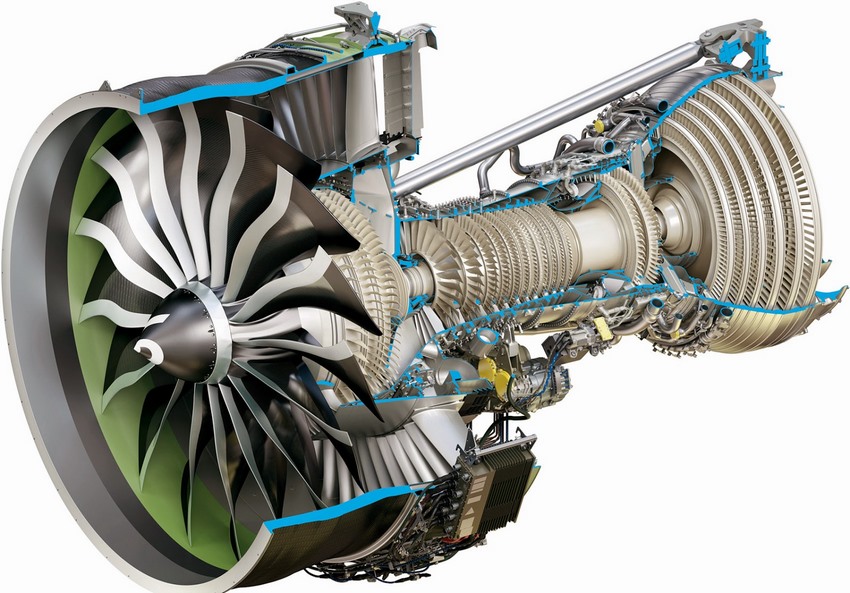

El GE9X posee un fan conformado por 16 palas de fibra de carbón, mide 3.4 m de diámetro, ligeramente mayor que el diámetro usadas en el GE90-115B (3.3 m) y que potenciaron la primera generación del B-777. Otro aspecto destacado es que el compresor del GE9X tiene una relación de presión de 27:1 y le proporciona al motor una relación de presión total (bypass ratio) de 60:1, por lo que General Electric confirmó que es la mayor relación de presión de todos sus motores construidos.

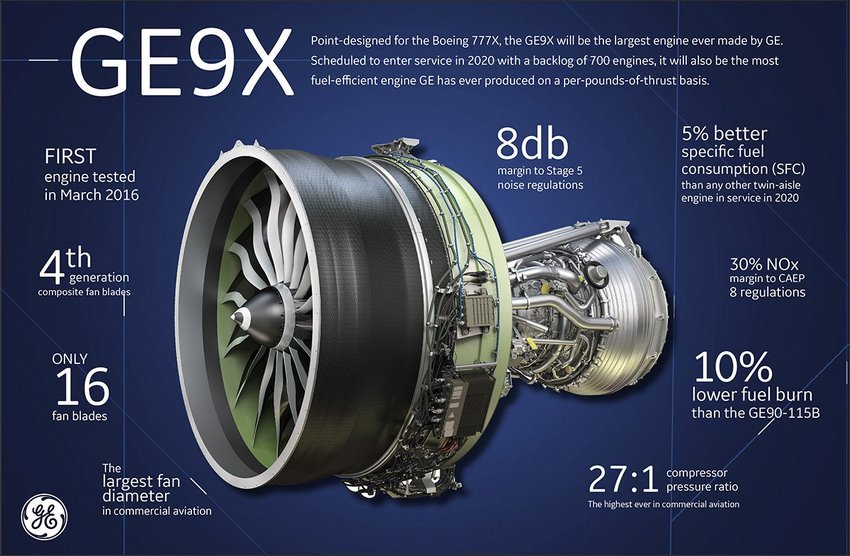

Especificaciones del nuevo motor GE9X proporcionada por General Electric
Especificaciones del nuevo motor GE9X proporcionada por General Electric

Esos diferenciales de presión son una de las razones del por qué el GE9X consume un 10 % menos de combustible que el GE90 el cual alcanza una relación de presión de solo 40:1.

Aunque ya los motores han sido instalados en el prototipo del B-777x con vista a realizar su primer vuelo, la General Electric continua con el programa de pruebas, entre otros test se señalan, el de ingestión de agua, altas temperaturas y pruebas de viento cruzado, aunque con relación a las palas se esperan pruebas de ingestión de piedras, pájaros y largos períodos de funcionamiento.

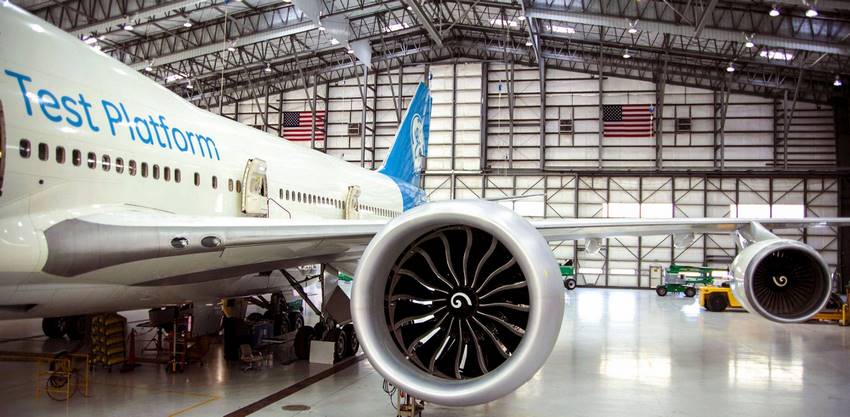

El diámetro del motor es 55% más grande que los otros tres motores CF-80C2, GE y Boeing realizaron varias modificaciones y refuerzos en la semi-ala y el pilón donde se instaló el motor.
El diámetro del motor es 55% más grande que los otros tres motores CF-80C2, GE y Boeing realizaron varias modificaciones y refuerzos en la semi-ala y el pilón donde se instaló el motor.

Boeing comenzó el ensamblaje de los dos primeros B-777x, ya reconocidos de la versión B-777-9 a mediados del 2018, se concluyó el fuselaje, se tienen instalados los sistemas eléctricos y se les han instalados sus motores. Se espera que realice su primer vuelo en el actual año, que seguirá su certificación y realizar la primera entrega en el 2020.

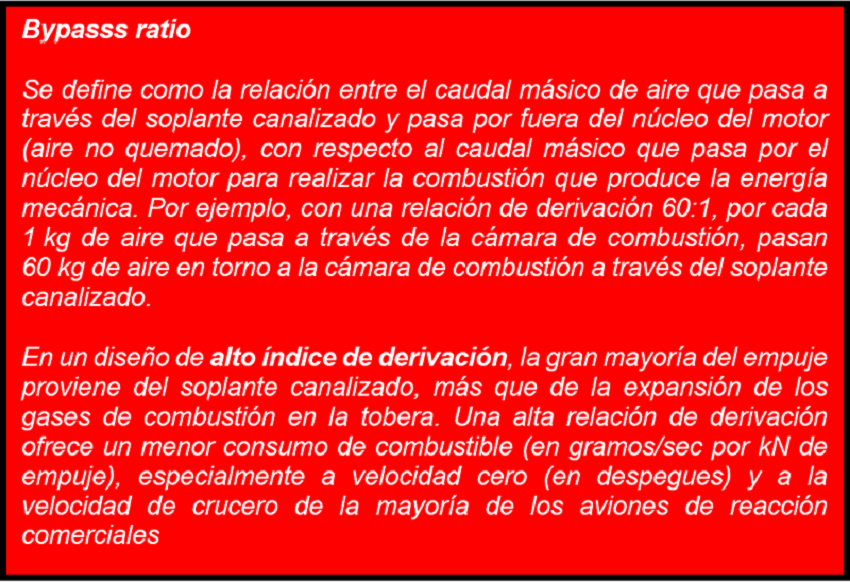

Bypass ratio concepto
